在LED制造与封装工艺日益精密的今天，传统的检测手段已难以满足微米级缺陷的识别需求。

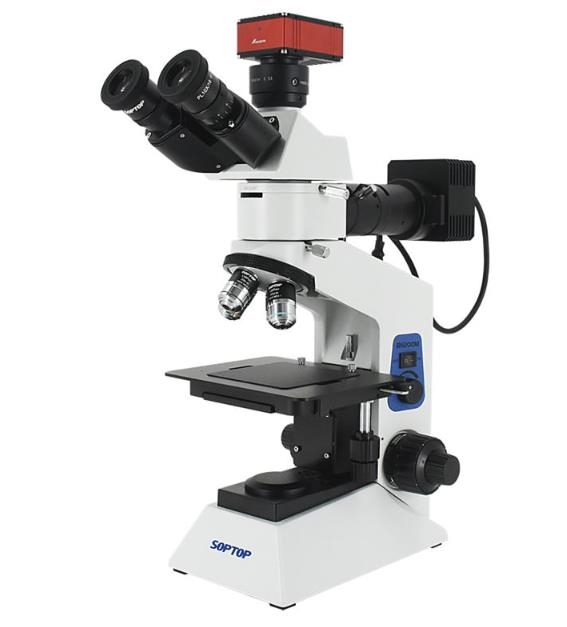

LED封装显微镜凭借其独特的光学设计与智能化功能，已成为保障产品质量、提升生产效率的必要利器。相较于普通显微镜，其在成像精度、操作效率及设备稳定性方面展现出显著优势。
一、高精度成像：捕捉微米级缺陷
LED封装显微镜的核心优势在于其杰出的成像精度。针对LED芯片、金线、焊点等微小结构，普通显微镜常因景深不足或分辨率不够而出现图像模糊。设备采用长工作距离物镜与高分辨率CCD相机，确保在放大倍率下仍能获得清晰锐利的图像。其自有的环形光或同轴光照明系统，能有效消除反光干扰，真实还原芯片表面的划痕、气泡及金线弧度，为工艺优化提供精准的数据支撑。
二、高效率操作：自动化与智能化并行
在工业流水线中，时间就是成本。LED封装显微镜通过自动化功能大幅提升了检测效率。设备通常配备电动载物台与自动对焦系统，操作者无需手动调节即可快速定位观测点。部分型号还集成了图像识别软件，能自动识别并标记不良品，实现批量快速筛选。这种“一键式”操作不仅降低了人工劳动强度，更将检测速度提升了数倍，满足了现代制造业对高效率的严苛要求。
三、长寿命与低维护：冷光源技术的革命
传统显微镜使用的卤素灯或汞灯存在发热量大、寿命短（通常仅数百小时）的痛点。设备采用LED冷光源技术，具有超长使用寿命（可达数万小时），且发热量极低。这不仅减少了频繁更换灯泡的维护成本，更避免了高温对精密光学元件的热损伤。同时，冷光源特性使其特别适合观察热敏性材料，避免了样品因光照升温而变形或损坏，确保了检测结果的真实性与可靠性。
四、人机工程学设计：舒适与精准兼得
长时间观察显微镜易导致操作者视觉疲劳。设备在设计上充分考虑了人机工程学原理。其目镜通常采用高眼点设计，支持戴眼镜观察，且视场宽阔，减少了头部移动频率。配合可调节亮度的LED光源，能有效缓解眼部压力，提升长时间工作的舒适度与专注度，从而保障检测的持续性与准确性。
LED封装显微镜不仅是简单的放大工具，更是集光学、机械、电子与软件于一体的精密检测系统。其高精度、高效率与长寿命的优势，使其在LED封装、半导体检测及精密电子制造领域扮演着不可替代的角色，是推动产业升级的重要技术装备。
